| Plaats van herkomst: | China |
|---|---|
| Merknaam: | ELECMAN |
| Modelnummer: | S-500 |
| Min. bestelaantal: | 100 PCs |
| Prijs: | Negotiate |
| Verpakking Details: | Ingepakt in Bundels met Geweven Zak |
| Levertijd: | 30 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 10000 PCs/Dag |
| Materiaal: | Staal | De oppervlakte eindigt: | B.V. Met een laag bedekte /HDG/PG/Powder/Vlakte/Aluminium/Roestvrij staal |
|---|---|---|---|
| Type: | C | Grootte: | 15/8“ * 13/16“ (41*21mm) |
| standaardlengten: | 10“ (3,05 m) & 20“ (6,09 m) | Dikte: | 14 GA (1.9mm) |
| Hoog licht: | C 14 het kanaal van de maatstut,Het elektrokanaal van de 14 maatstut,kanaal van de 14 maat het elektrostut |
||

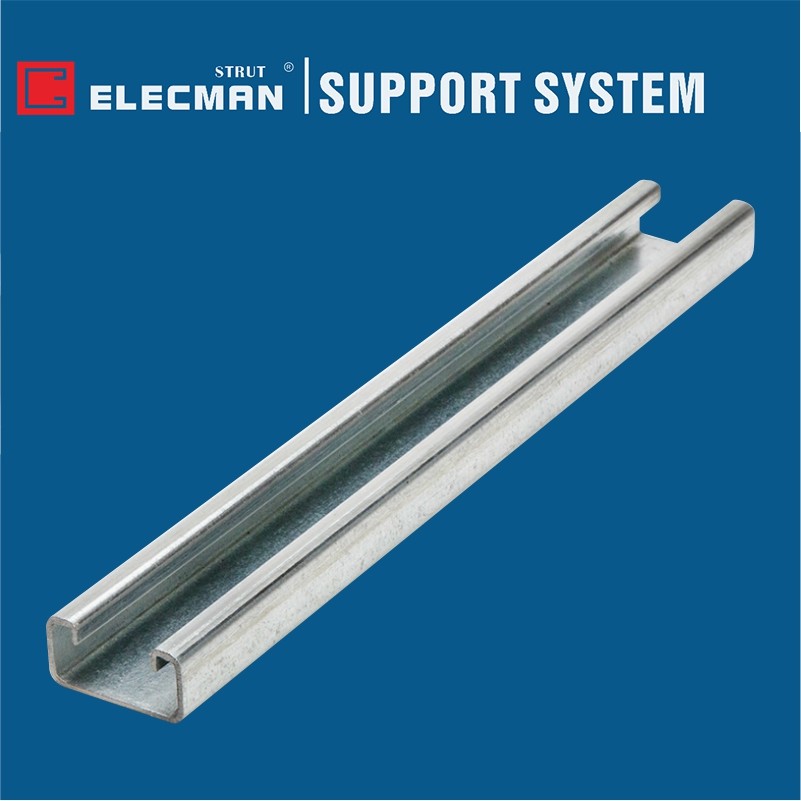

ELECMAN ® 1-5/8“ * 13/16“ (41*21mm) galvaniseerde Kanaal S-500 van de Staalstut
Toepassingen
ELECMAN® 1-5/8“ * 13/16“ (41*21mm) wordt gegalvaniseerd kanaal S-500 van de staalstut gebruikt om, lichtgewicht structurele ladingen in bouwconstructie op te zetten, vast te binden te steunen en te verbinden. Deze omvatten pijpen, elektro en gegevensdraad, en mechanische systemen zoals ventilatie, airconditioning, en andere mechanische systemen. Het stutkanaal wordt ook gebruikt voor andere toepassingen die vereisen een sterk kader, zoals werkbanken, opschortende systemen, materiaalrekken enz. Zijn de speciaal gemaakte contactdozen beschikbaar om noten aan te halen; bouten enz. binnen
Eigenschappen
Het belangrijkste voordeel van stutkanaal in bouw is dat er vele opties beschikbaar samen voor snel en gemakkelijk verbindende lengten en andere punten aan het stutkanaal zijn, dat diverse gespecialiseerde stut-specifieke bevestigingsmiddelen en bouten gebruikt. Het kan zeer snel met minimale hulpmiddelen en slechts matig opgeleide arbeid worden geassembleerd, die beduidend kosten in vele toepassingen drukt. Een installatie van het stutkanaal kan ook vaak worden gewijzigd of toe:voegen-aan indien vrij gemakkelijk nodig.
Specificatiegegevens
ELECMAN verstrekt hoogtepunt - grootte 1-5/8“ * 13/16“ (41*21mm) gegalvaniseerd kanaal S-500 van de staalstut.
| Sectieeigenschappen | 1-1 AS | 2-2 AS | ||||||
| Cat.# | WT/FT | GEBIED | Ix | Sx | Rx | Iy | Sy | Ry |
| Pond. | SQ.IN. | in ⁴ | in ³ | in | in ⁴ | in ³ | in | |
| S-500 | 0,99 | 0,290 | 0,025 | 0,053 | 0,295 | 0,107 | 0,132 | 0,607 |
| Toelaatbare Straalladingen - Spanwijdte in Duim | ||||||||||||
| Cat.# | SPANNING | 24“ | 30“ | 36“ | 42“ | 48“ | 60“ | 72“ | 84“ | 96“ | 108“ | 120“ |
| S-500 | 1/240 | 440 | 350 | 290 | 250 | 220 | 180 | 150 | 130 | 110 | 100 | 90 |
| 420 | 270 | 190 | 140 | 100 | 70 | 50 | 35 | 25 | 20 | 15 | ||
| 1.TOTAL STATISCHE LADING IN POND. 2.Upper de lijn is MAXIMUM - TOELAATBARE EENVORMIGE LADING die tot de Buigende Spanning van 25000 psi over de x-As leidt die op EENVOUDIGE STRAALvoorwaarde wordt gebaseerd. 3.Lower de lijn toont TOTALE EENVORMIGE LADING die een afbuiging van 1/240th van de SPANWIJDTE veroorzaakt (d.w.z.: ½. Def. voor“ Spanwijdte 120) 4.Multiply waarden in hogere lijn door 0,5 om TOELAATBARE CENTRUM GECONCENTREERDE LADING te verkrijgen bij 25000 psi-Spanning. Afbuiging door 0,8. 5.* lading door de scheerbeurt die van de vleklas wordt beperkt. 6.For het geslagen kanaal, vermindert las beperkte ladingen door 0,75 toe te schrijven aan 4“ last het uit elkaar plaatsen. 7. *** Lading door 25.000 psi-ontwerpspanning die wordt gecontroleerd. |
||||||||||||
| Toelaatbare Kolomladingen - Niet gestaafde Hoogte van Kolom in Duim | ||||||||||||
| Cat.# | 24“ | 30“ | 36“ | 42“ | 48“ | 60“ | 72“ | 84“ | 96“ | 108“ | 120“ | |
| S-500 | 4855 | 4325 | 3685 | 3055 | 2455 | 1570 | 1090 | *** | *** | *** | *** | |
|
1. De KOLOMladingen zijn toelaatbare asdieladingen bij sectiecentroid worden toegepast. De ladingen bij het groefgezicht moeten worden toegepast voor excentriciteit worden verminderd die. 2. De TOELAATBARE KOLOM LAADT getoond op een standaard de techniekpraktijk van de efficiënte lengtefactor K=0.8 die voor evaluatie van andere voorwaarden wordt vereist gebaseerd zijn. |
||||||||||||
Verpakkingsinformatie
De verpakking is zo belangrijk, kan de goede verpakking klanten helpen om de merkafbeelding te verbeteren, kan de goede verpakking ook klanten helpen om de producten voor een langere tijd goed op te slaan. ELECMAN® de stutkanalen worden gewoonlijk ingepakt in bundels, zijn de kleine bundels of de grote bundels beschikbare allebei. ELECMAN kan om het even welke verpakkingsbehoeften van klanten voldoen.
